Проект постройки

Архитектурная часть

Здание базы форму прямоугольника в осях А-У, 1-11 размерами 90,3м.х84,4м. и состоит из трех блоков:

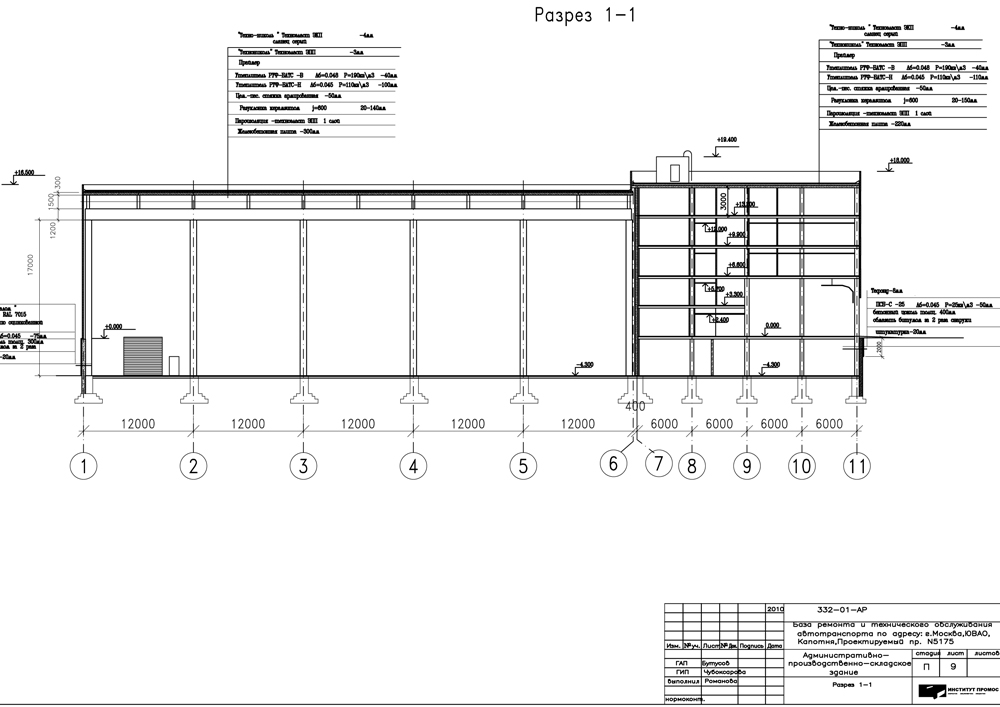

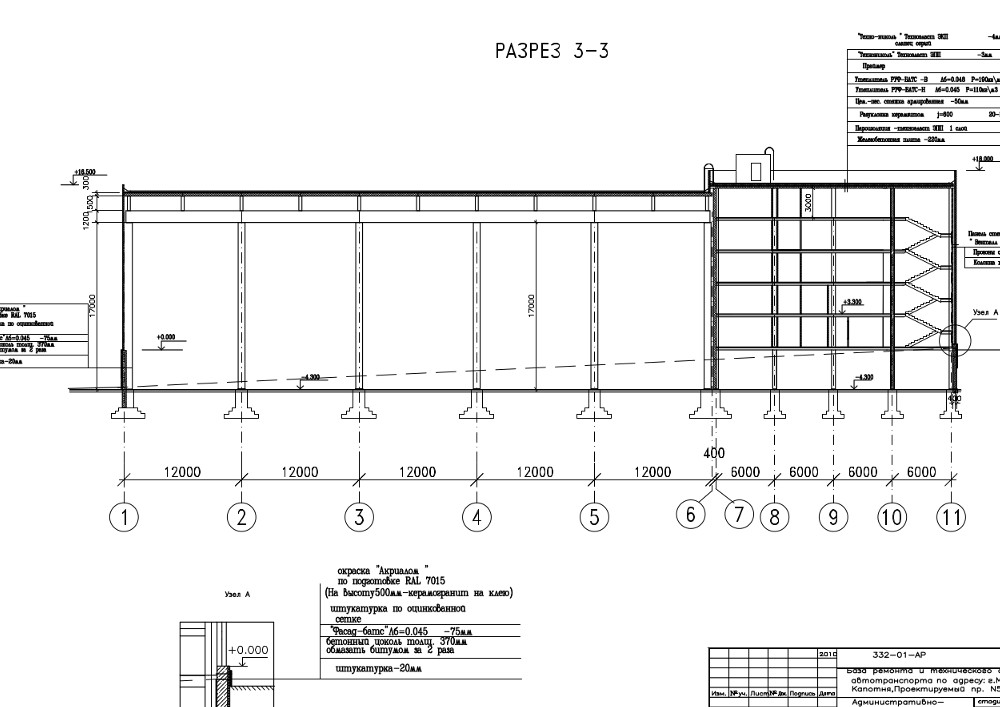

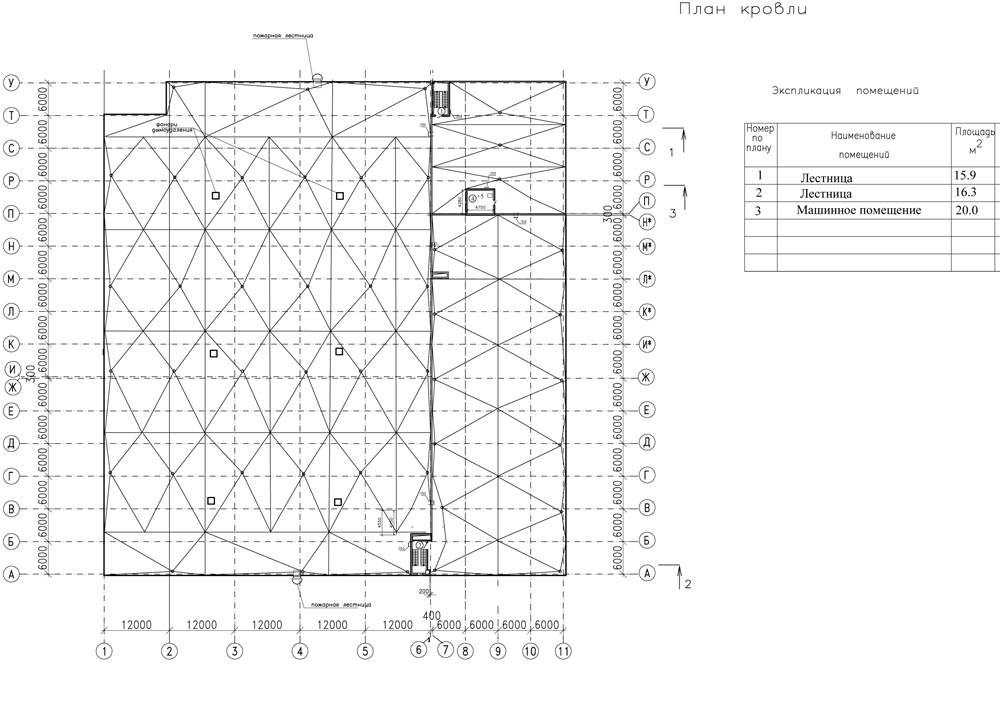

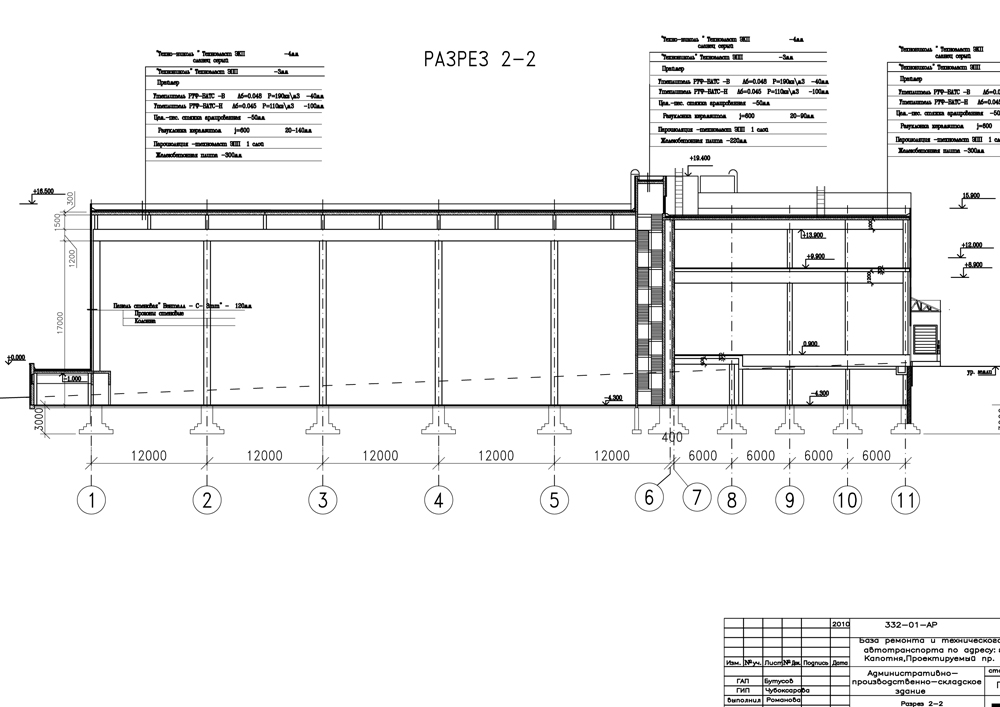

Блок в осях А-У, 1-6 высотой 17м. до конструкций и размерами 60м.х90.3м. имеет въездные ворота с калиткой и четыре эвакуационных выхода по лестницам, выходящим наружу. Сетка колонн 18м.х12м. Отметка пола -4,300. К блоку пристраивается одноэтажное здание зарядной ,высотой 3,3м и сеткой колонн 6м.х6м. На кровлю выходит наружная металлическая маршевая лестница.

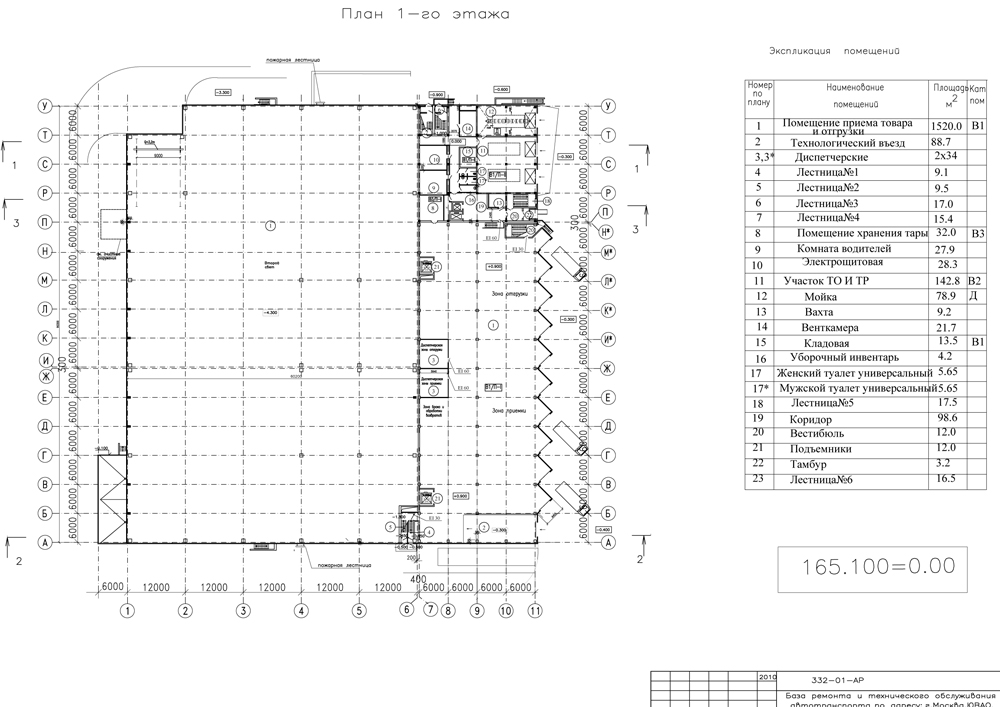

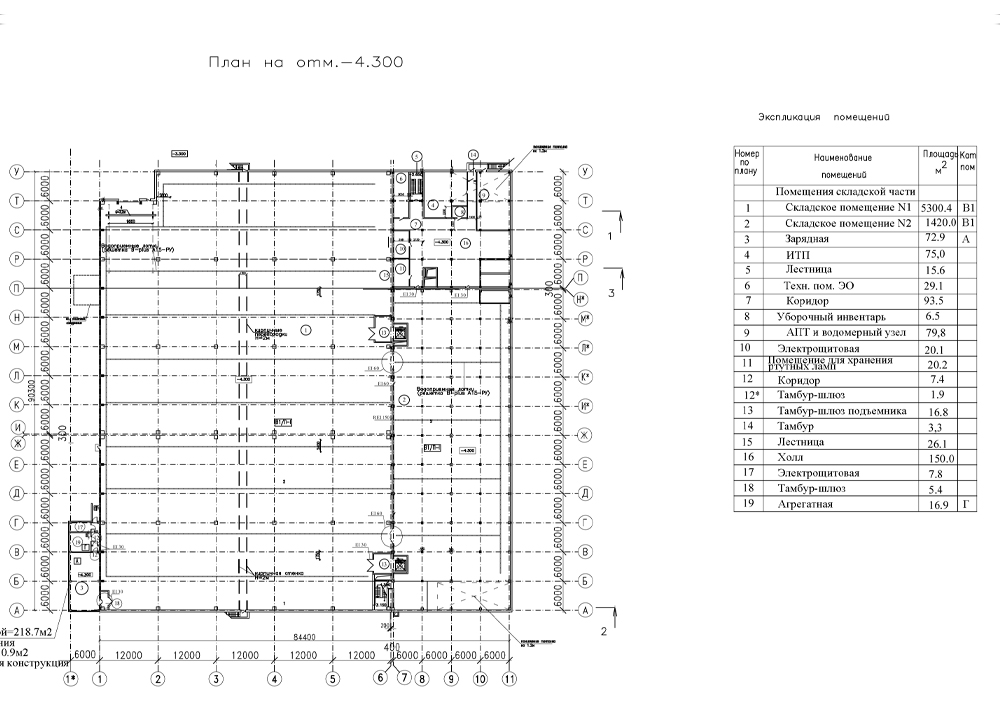

Блок в осях А-П, 7-11 размерами 66м.х24м. высотой подвальной части склада - 4.3м, мастерских - 3.7м до конструкций. Высота первого этажа до конструкций - 7,5м. и соответственно второго этажа на отм.+ 9,9м - высотой 4м. Первый этаж блока на отм. +0.9м имеет 10 загрузочных ворот фирмы «Ноппап» и одни ворота на отм +0,3м. Операторная имеет свое перекрытие на отм.+3,9м. Над воротами устраивается козырек. Сетка колонн - в подвальной части - 6м.х6м., выше - 6м.х12м. Блок имеет один грузовой лифт с тамбуром в подвальном этаже и на отм. +9,900. Имеется три эвакуационных выхода наружу с первого этажа и два выхода на лестницы по другим этажам. Лестничная клетка блока выходит на кровлю.

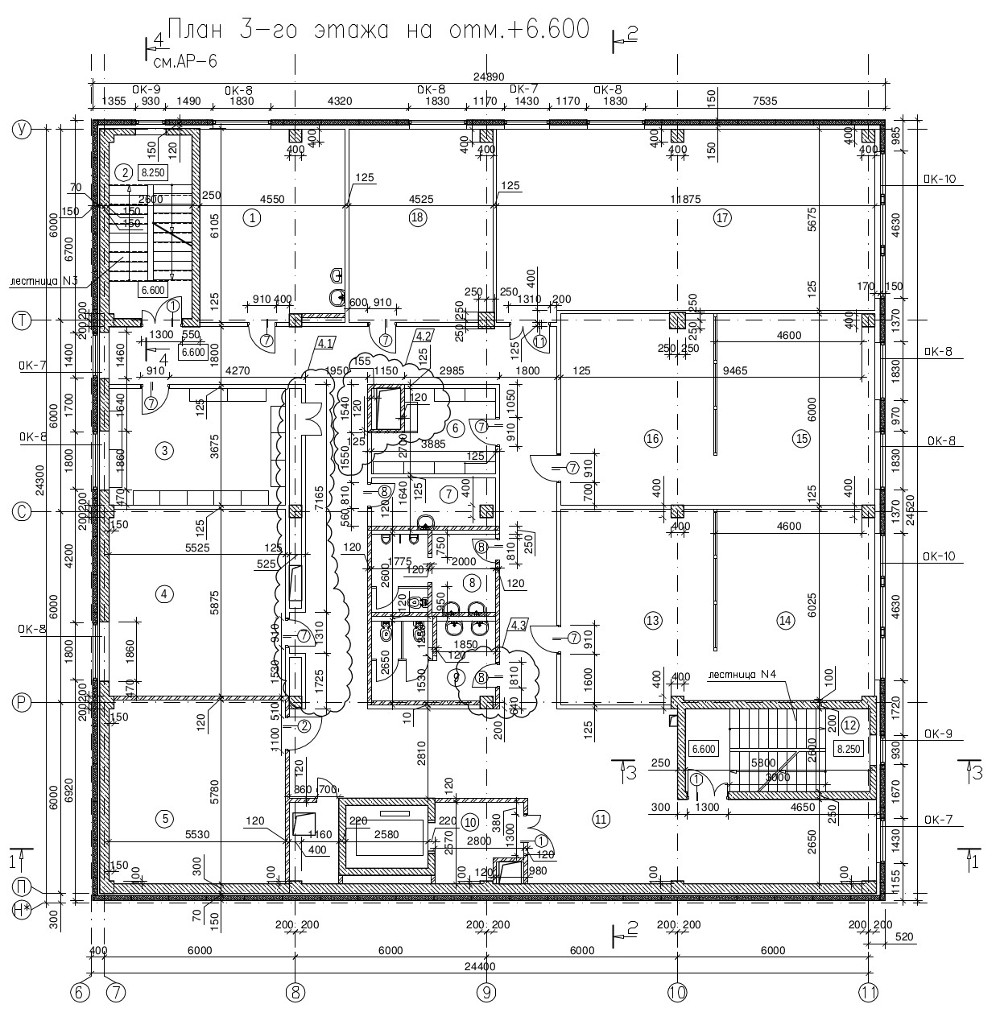

Блок АБК в осях П-У, 7-11 размерами 24м.х24м. имеет пять этажей высотой 3,3м. и подвалом высотой 4,3м. Сетка колонн блока 6м.х6м.

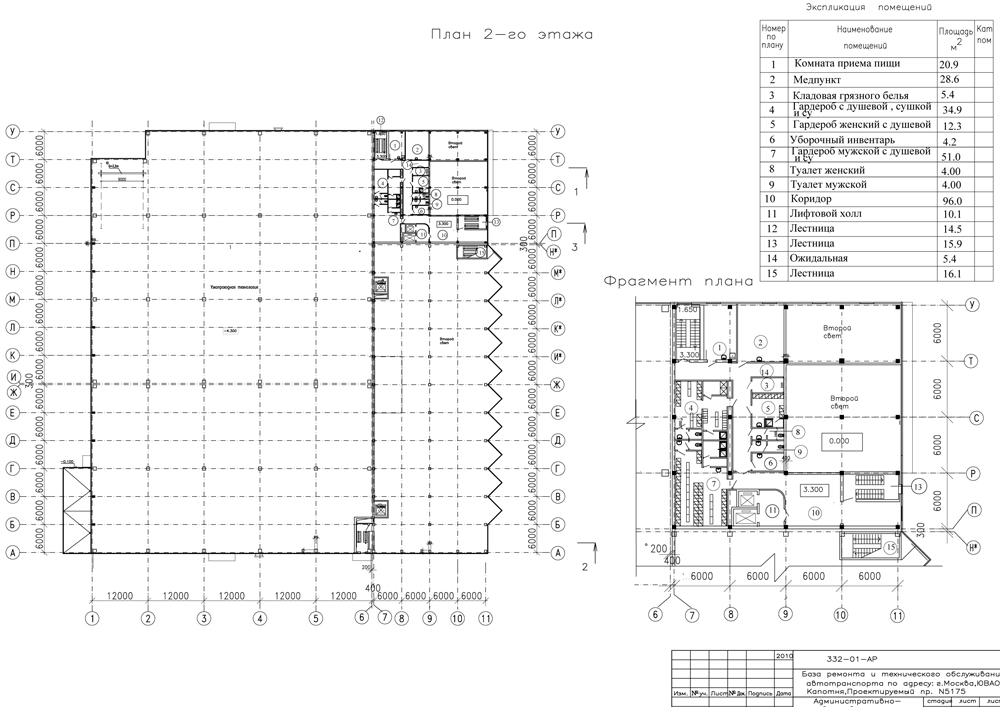

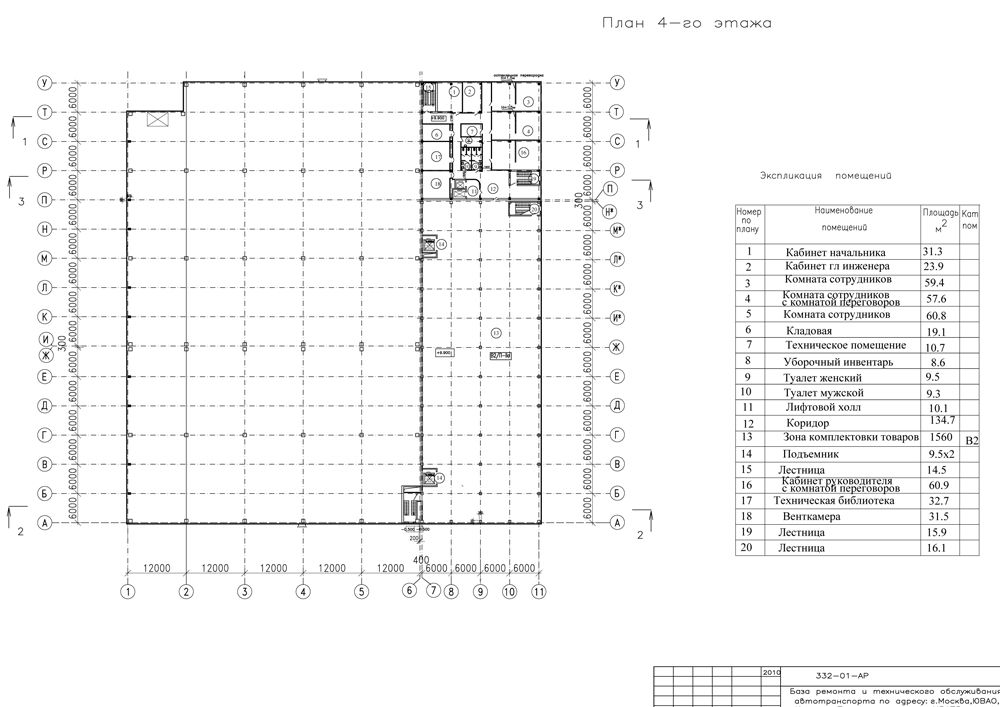

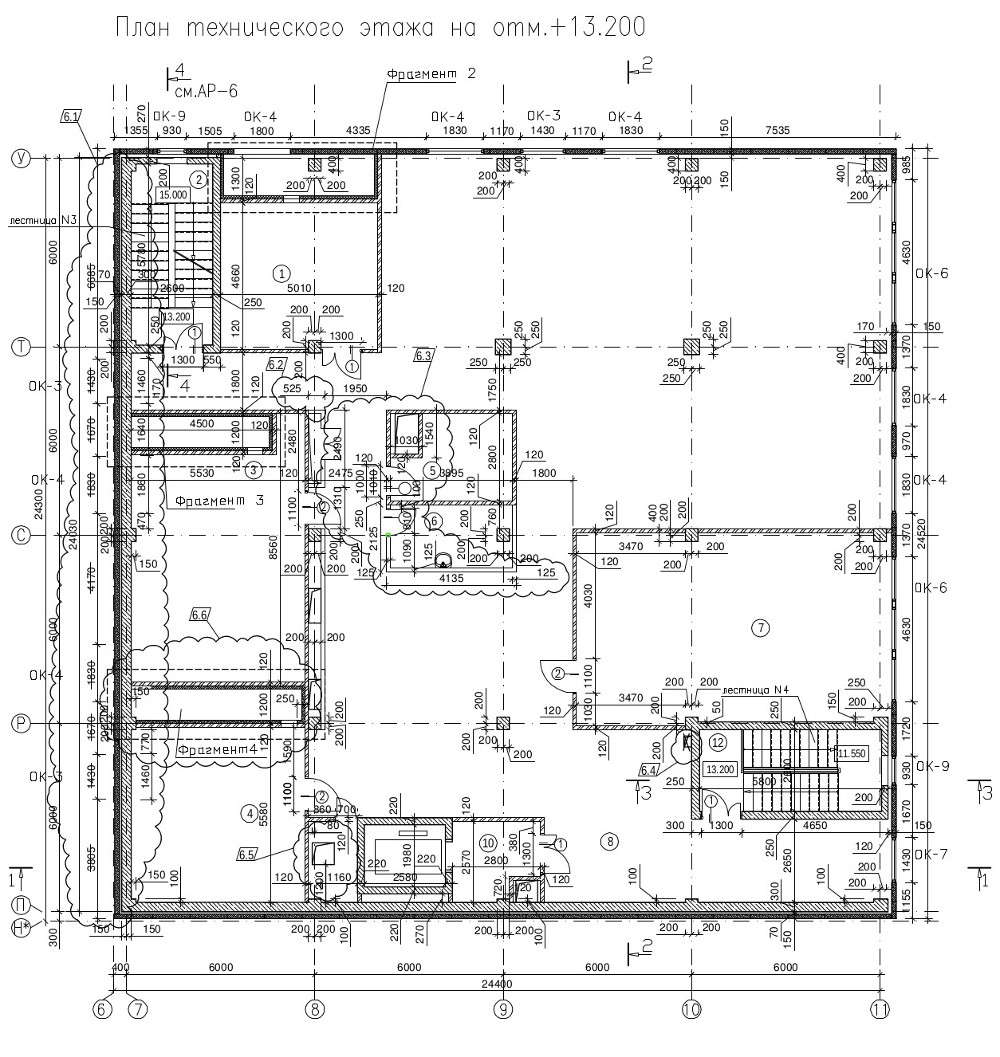

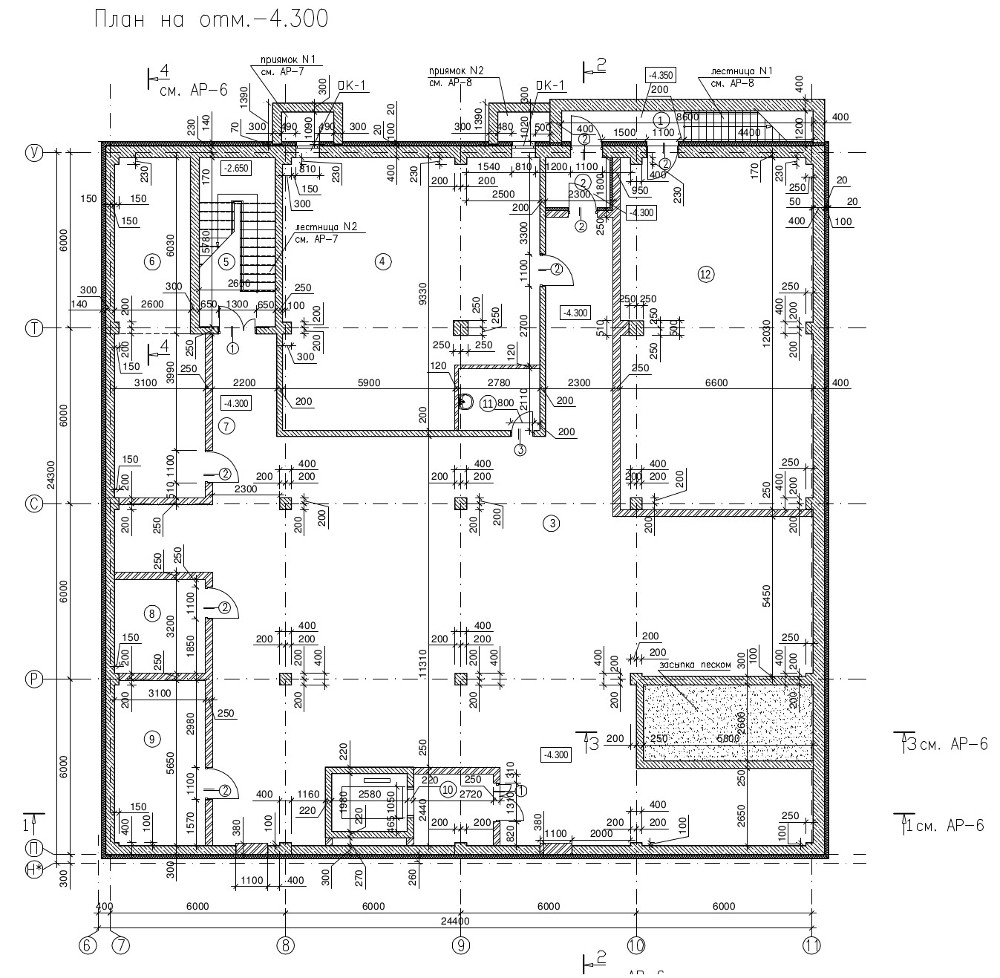

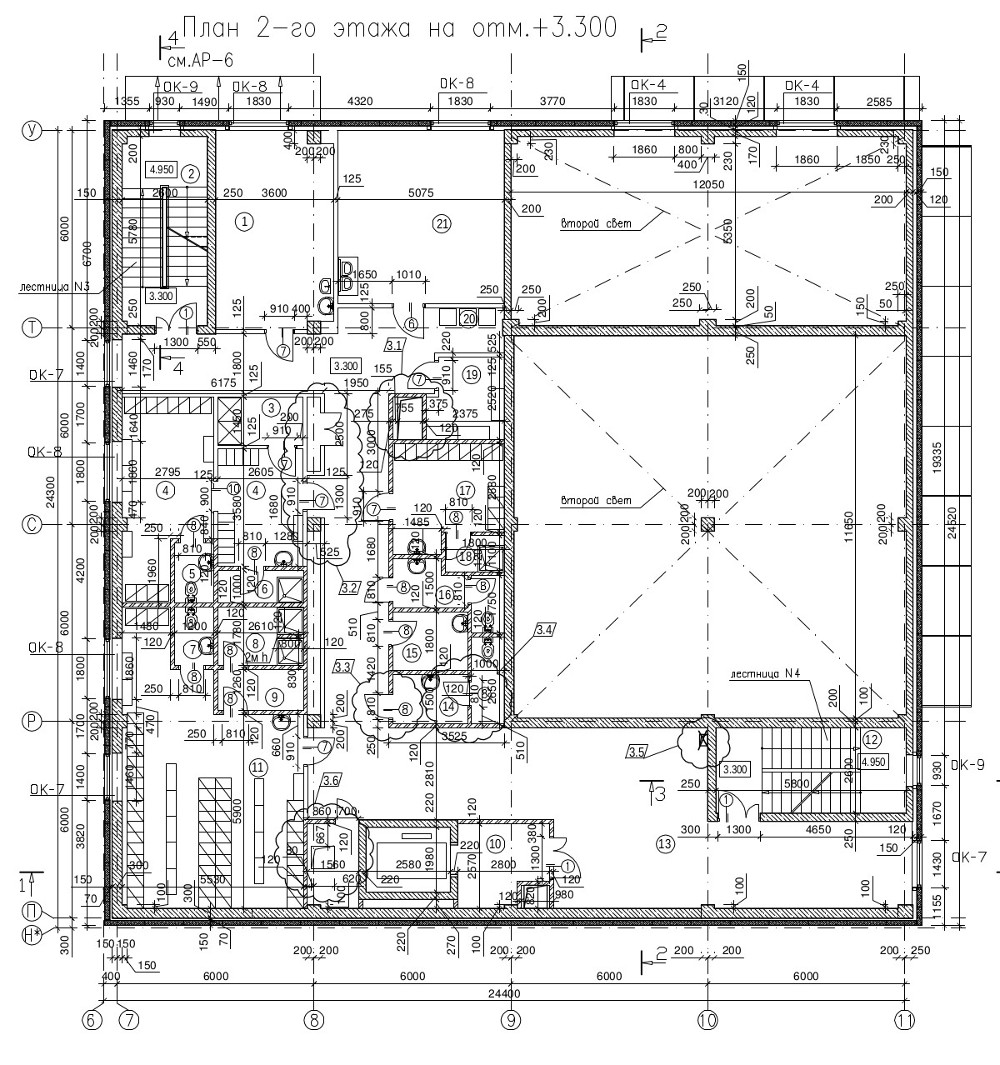

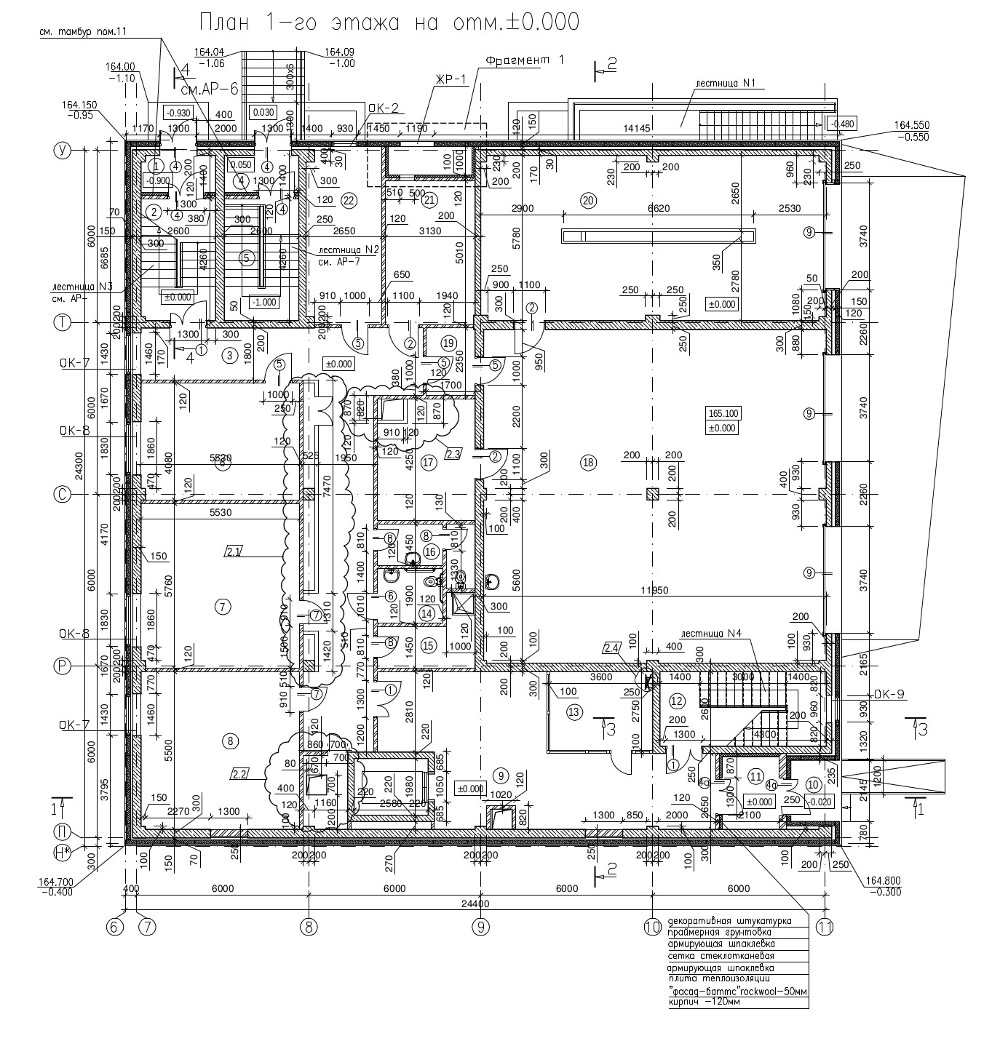

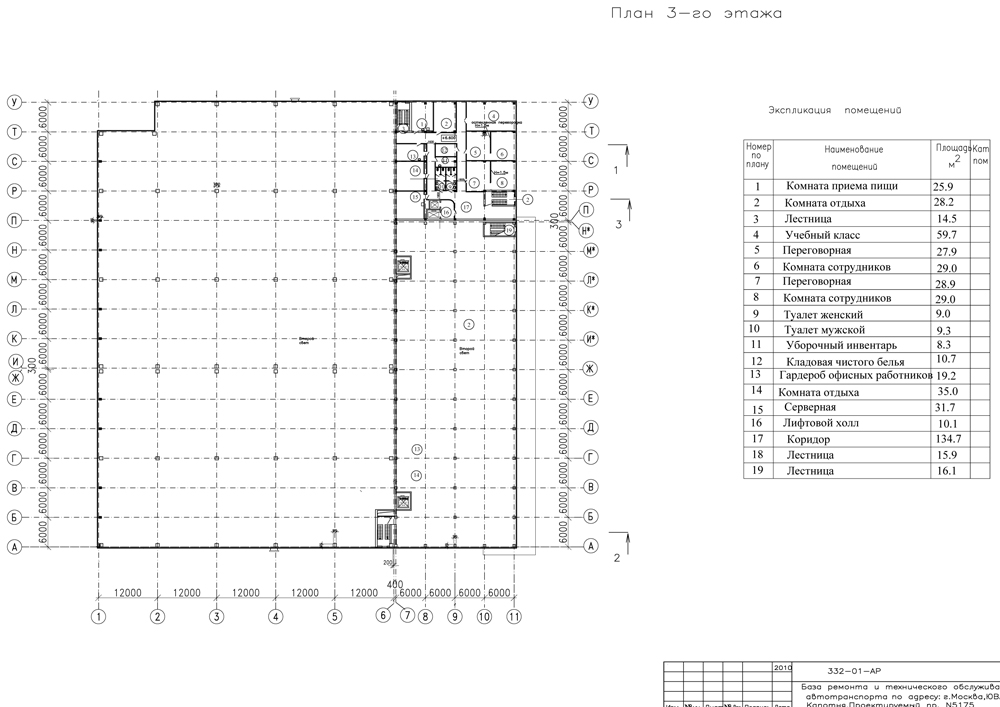

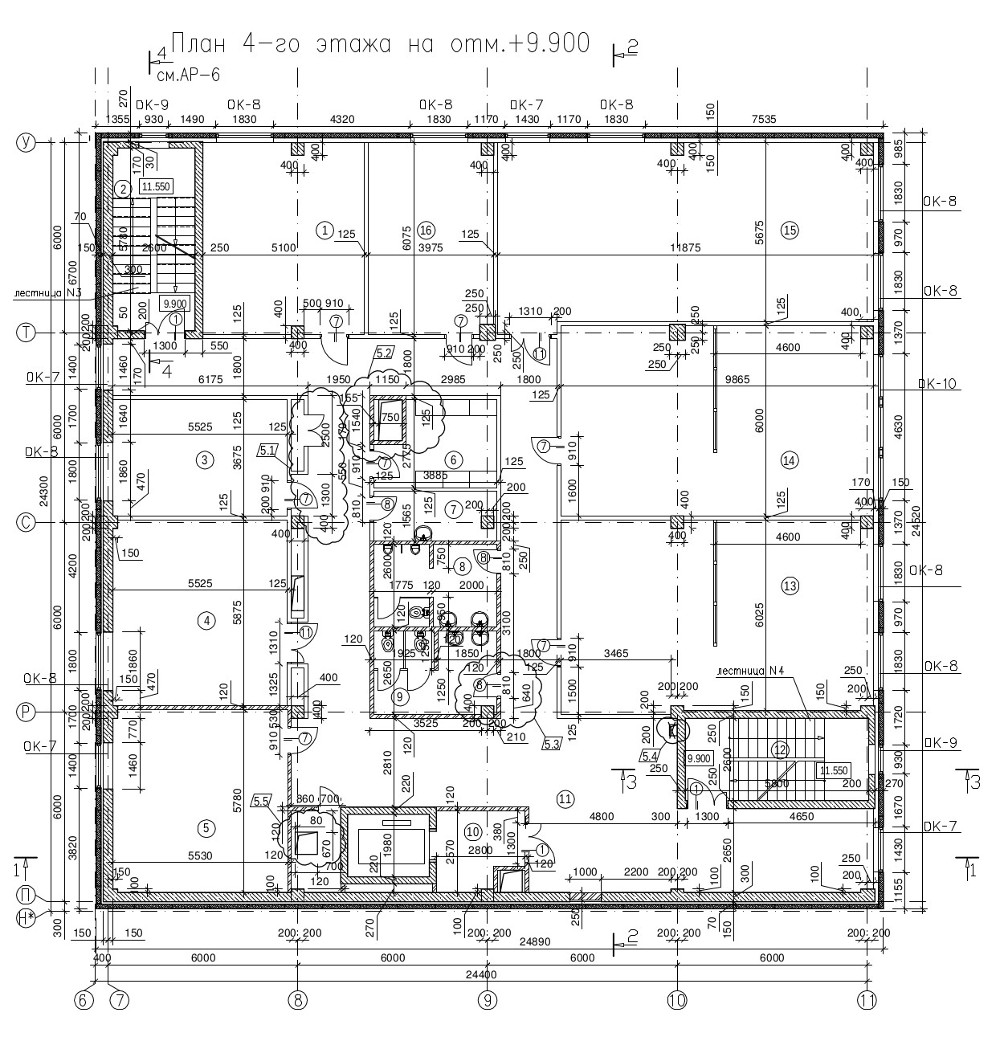

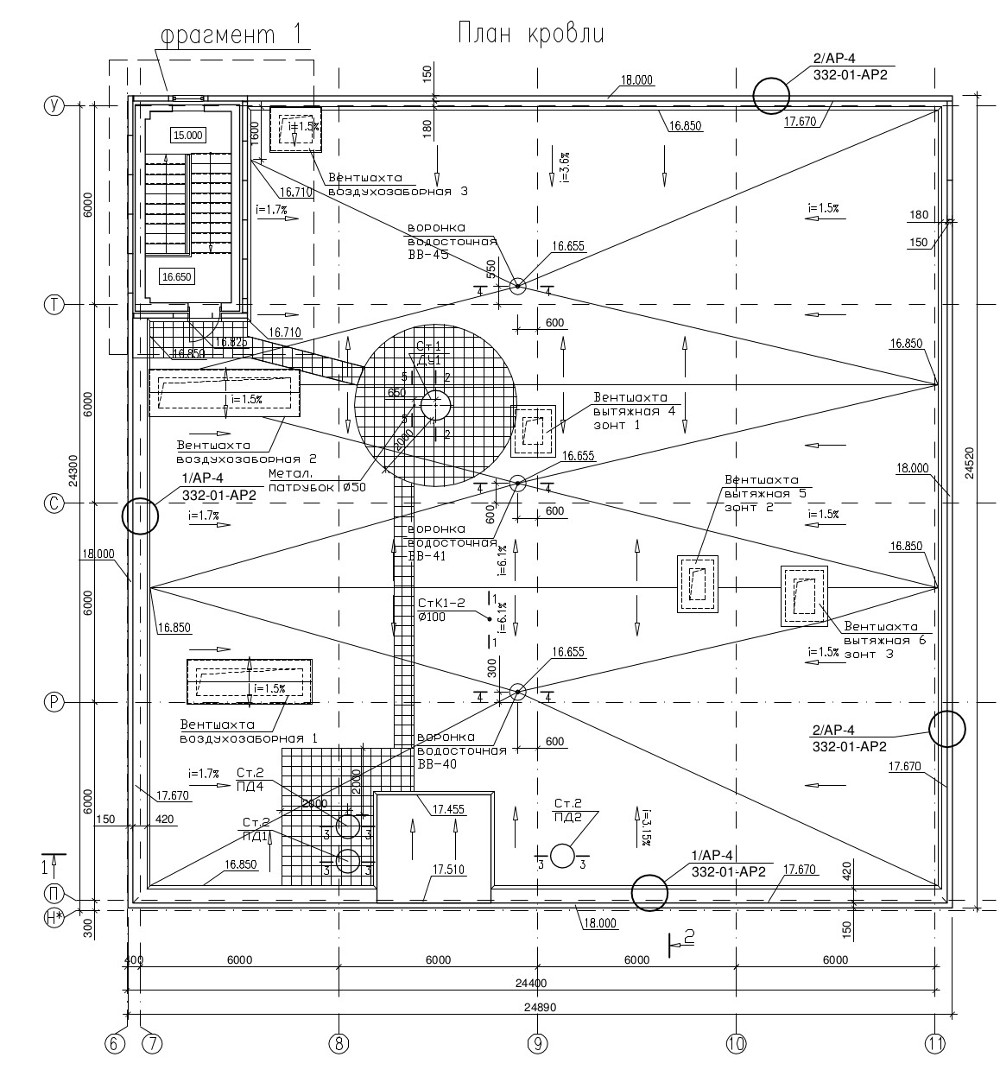

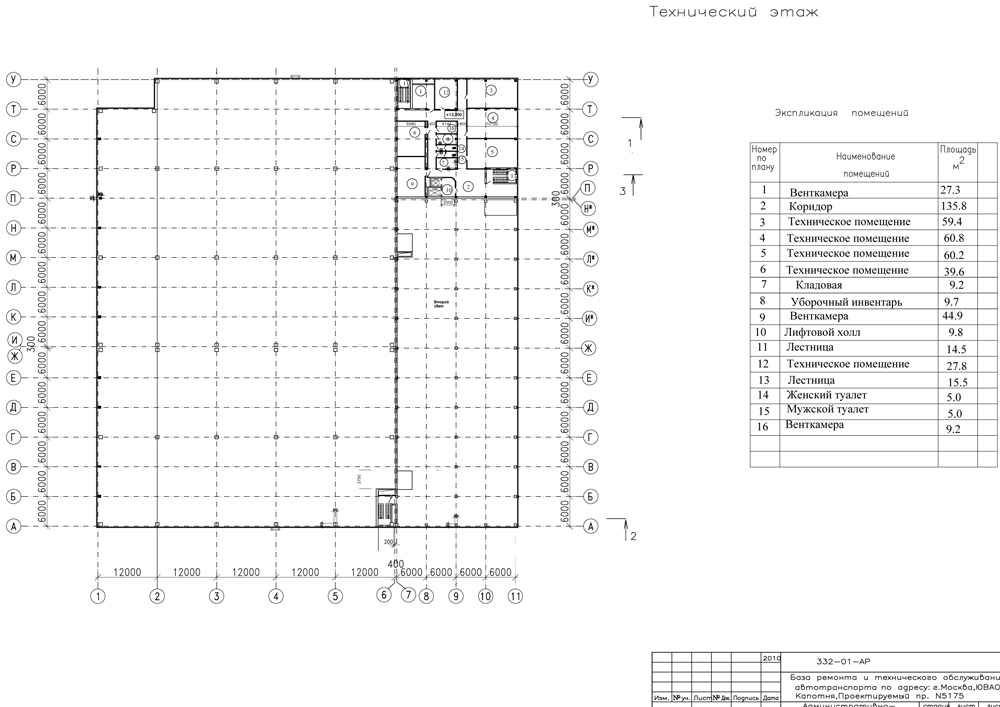

В подвальном этаже расположены технические помещения, помещение АПТ имеет выход непосредственно наружу. На первом этаже на отм. +0.00 расположены - технический осмотр, ремонт и мойка машин высотой 6,3м. до конструкций и технические помещения высотой 3.0м. Над воротами устраивается козырек. На втором этаже размещены раздевалки рабочих, душевые, медпункт. С третьего по четвертый этаж - кабинеты, комнаты приема пищи, зал совещаний, комната отдыха. На техническом этаже размещаются венткамеры, техпомещения. Здание имеет две эвакуационные лестницы, одна из которых выходит на кровлю. Блок также имеет лифтовой узел с двумя пассажирскими лифтами. Лестницы из подвала выходят непосредственно наружу и имеют подпор воздуха.

Технико-экономические показатели

Площадь участка в литерах «А-Б-В-Г-А»	1,80 Га
Площадь застройки	8080 м2
Площадь покрытий	5970 м2
Площадь озеленения	3950 м2
Процент озеленения	22%
Площадь застройки основного здания	7890 м2
Строительный объем основного здания
Наземный	139543 м3
Подземный	10600,6 м3
Общая площадь основного здания	13230 м2
Наземный	11122,7 м2
Подземный	2107,3 м2
Площадь застройки КПП №1	16,1 м2
Площадь застройки КПП №2	6,4 м2
Строительный объем КПП №1	45,1 м3
Строительный объем КПП №2	18,3 м3
Общая площадь КПП №1	14,4 м2
Общая площадь КПП №2	5,4 м2
